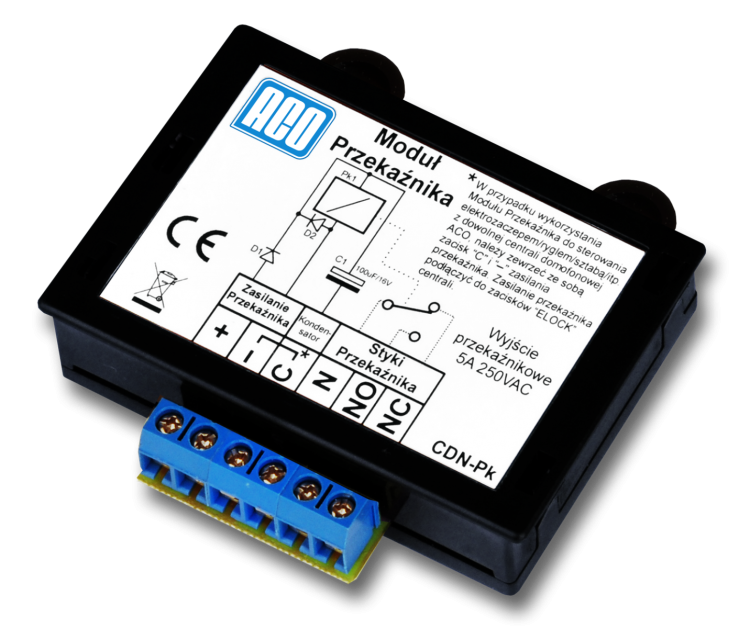

ACO CDN-PK Uniwersalny moduł przekaźnika, podłączenie zwory.

ACO CDN-PK Uniwersalny moduł przekaźnika, podłączenie zwory.

Najważniejsze cechy

• obciążenie prądowe styków przekaźnika wynosi 5A
• posiada jedną parę styków pracujących w trybie NO i NC
• umożliwia zamianę wyjścia do podłączenia elektrozaczepu na wyjście przekaźnikowe
• umożliwia podłączenie m.in. zwory elektromagnetycznej, elektrozaczepu tradycyjnego jak i rewersyjnego
• posiada diodę zabezpieczającą przed przepięciami z cewki przekaźnika
• zastosowany przekaźnik o podwyższonej szczelności (Relpol RM-40)
• współpracuje z kompatybilnymi urządzeniami ACO

Przeznaczenie

Moduł przekaźnika

Specyfikacja techniczna

• Wymiary: Moduł 70,5x71x19,5 mm
• Pobór mocy w trybie czuwania: 0,2W
• Zasilanie: 10VDC – 15VDC, typ. 12VDC / 16 mA
• Wyjścia: Złącza śrubowe ARK , NO/NC przekaźnikowe, max. 5A, 250VAC
• Wejścia : Złącza śrubowe ARK
• Zasilanie
• Podłączenie kondensatora
