NOARK Wyłącznik nadprądowy 3P Typ B 40A 6kA AC (100057)

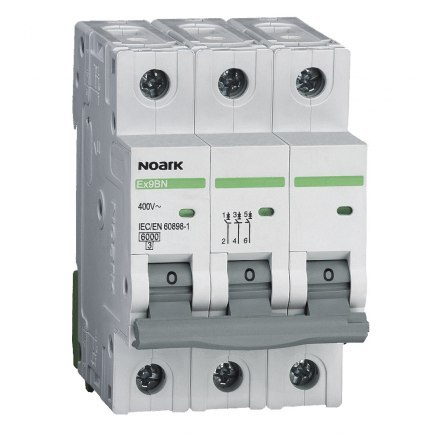

WYŁĄCZNIK NADPRĄDOWY NOARK Ex9BN 3P B 40A 6kA AC

Wyłącznik nadprądowy to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Wyłącznik jest przeznaczony do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych. Przeznaczony do wielokrotnego użytku. Charakterystyka urządzenia z małym prądem rozruchowym: grzejniki, urządzenia domowe, itp.

• Kolor produktu: jasnoszary
• Oznaczenie handlowe: 100057
• Liczba biegunów: 3P (trójfazowy)
• Liczba modułów 18mm: 3
• Charakterystyka: B
• Prąd znamionowy In: 40 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość znamionowa: 50/60 Hz
• Napięcie znamionowe udarowe Uimp: 6 kV
• Minimalne napięcie pracy Ubmin: 12 V AC/DC
• Znamionowe napięcie izolacji Ui: 690 V
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 35 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -30°C ÷ +70°C
• Wymiary (szer. × wys. × gł.): 54×83×80 mm
• Certyfikaty: CE
• Normy: PN-EN 60898-1, IEC/EN 60947-2

CHARAKTERYSTYKA SERII:

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.

Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne.

Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

CECHY WSPÓLNE SERII:

• Wyłączniki nadprądowe zgodne z IEC / EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA
• 1 do 4 biegunów
• Charakterystyki wyzwalania B, C, D
• Prąd znamionowy do 63 A
• Napięcie znamionowe 230/400 V AC, 48 V DC (na biegun)
• Szeroki wybór akcesoriów
